精密金型材料
-
「アークシード」高輪郭単結晶ダイヤモンドエンドミル回転数10万回転まで対応した高精度の単結晶ボールエンドミルです。世界最高レベルの刃先精度と低い軸偏差を実現します。W.A.90の特別仕様品の製作が可能です。
-
単結晶ダイヤモンド微細形状・超精密切削用バイト
耐摩耗性に優れ非常にシャープな刃先を形成できる単結晶ダイヤモンドを微細な刃先形状に仕上げた単結晶ダイヤモンドバイトです。単結晶ダイヤモンド微細バイトを使用することでミクロン(μm)単位で制御された刃先が加工物に転写され、微細な溝形状パターンを高精度に連続ピッチで成形することが可能です。
【単結晶ダイヤモンド微細バイトの主な用途】
FPD用光学フィルムや光学素子用精密金型の加工
マイクロパターンフォーミング加工、プレーナー加工
回折格子の加工
その他MEMS、バイオ関係の微細パターン加工 -
総形切削加工用 単結晶ダイヤモンドバイト当社の誇る総形形状研磨技術を駆使した、総形の単結晶ダイヤモンドバイトです。樹脂や軟質金属に複雑な形状を高精度に造り出す総形鏡面加工を実現します。
また、多角や微細な刃先を高精度に形成した総形バイトは、精度要求が高い精密金型加工に用いられます。 -
単結晶ダイヤモンドバイト / MCDバイト弊社は、切削加工用の単結晶ダイヤモンドバイトを80年以上に渡り製造してきた実績があり、時代の時々に合った精密加工用途に工具を供給してきました。
地球上で最も硬度が高い単結晶ダイヤモンド(Mono Crystal Diamond, MCD)をシャープな刃先に研磨することで、一般的な超硬合金・PCD(多結晶ダイヤモンド)バイトでは得られない切削での鏡面加工が可能です。
刃先が非常に鋭利なため一般的な切削バイトではむしれや潰れてしまうような、軟質で粘い金・銅合金などにも適用が可能で良好な切削面が得られます。
アクリル樹脂への切削では、研磨加工不要で透明な切削面に加工できます。
ご要望の加工内容・工具形状に合わせて最適仕様をカスタムメイドで設計します。各種インサートチップタイプも製作可能です。 -
単結晶ダイヤモンドエンドミルフライス加工用の単結晶ダイヤモンドエンドミルです。一般的なマシニングセンタでご使用頂ける単結晶ダイヤモンドを刃先に使用したスクエアエンドミル・ボールエンドミルです。アルミ合金の鏡面・加飾加工やアクリル樹脂の透明切削加工などでご使用いただけます。磨きや薬品処理が不要なため寸法精度を維持できるとともに、後工程の削減により加工時間の短縮が可能です。ボールエンドミルは、自由曲面加工も可能です。
また面取り加工用の回転工具や平面・平坦切削用のフライカット回転工具などもご提供いたします。 -
ダイヤモンド研磨剤製品 / ダイヤモンドスラリーガラス、セラミックス、フェライト、サファイア、超硬合金など高硬度材料で高精度の表面加工が要求される分野でのラッピングやポリッシングに使用される製品です。高精度に分級されたダイヤモンド粉末を使い、スラリーとして製品化しています。
-

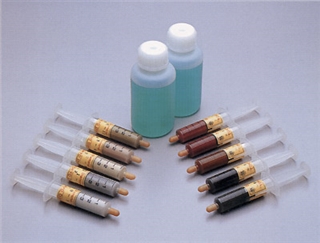

ダイヤモンドペースト金型などの高硬度材料の磨き加工時間を短縮し、高精度を得るためのダイヤモンド応用製品です。ダイヤモンド粉末をゲル状物質に均一分散してあり、専用のソリューション(希釈液)で薄めて使用します。
