Product List

回転数10万回転まで対応した高精度の単結晶ボールエンドミルです。世界最高レベルの刃先精度と低い軸偏差を実現します。W.A.90の特別仕様品の製作が可能です。

耐摩耗性に優れ非常にシャープな刃先を形成できる単結晶ダイヤモンドを微細な刃先形状に仕上げた単結晶ダイヤモンドバイトです。単結晶ダイヤモンド微細バイトを使用することでミクロン（μm）単位で制御された刃先が加工物に転写され、微細な溝形状パターンを高精度に連続ピッチで成形することが可能です。



【単結晶ダイヤモンド微細バイトの主な用途】

FPD用光学フィルムや光学素子用精密金型の加工
マイクロパターンフォーミング加工、プレーナー加工
回折格子の加工
その他MEMS、バイオ関係の微細パターン加工

当社の誇る総形形状研磨技術を駆使した、総形の単結晶ダイヤモンドバイトです。樹脂や軟質金属に複雑な形状を高精度に造り出す総形鏡面加工を実現します。

また、多角や微細な刃先を高精度に形成した総形バイトは、精度要求が高い精密金型加工に用いられます。

弊社は、切削加工用の単結晶ダイヤモンドバイトを80年以上に渡り製造してきた実績があり、時代の時々に合った精密加工用途に工具を供給してきました。
地球上で最も硬度が高い単結晶ダイヤモンド（Mono Crystal Diamond, MCD）をシャープな刃先に研磨することで、一般的な超硬合金・PCD（多結晶ダイヤモンド）バイトでは得られない切削での鏡面加工が可能です。
刃先が非常に鋭利なため一般的な切削バイトではむしれや潰れてしまうような、軟質で粘い金・銅合金などにも適用が可能で良好な切削面が得られます。
アクリル樹脂への切削では、研磨加工不要で透明な切削面に加工できます。

ご要望の加工内容・工具形状に合わせて最適仕様をカスタムメイドで設計します。各種インサートチップタイプも製作可能です。

フライス加工用の単結晶ダイヤモンドエンドミルです。一般的なマシニングセンタでご使用頂ける単結晶ダイヤモンドを刃先に使用したスクエアエンドミル・ボールエンドミルです。アルミ合金の鏡面・加飾加工やアクリル樹脂の透明切削加工などでご使用いただけます。磨きや薬品処理が不要なため寸法精度を維持できるとともに、後工程の削減により加工時間の短縮が可能です。ボールエンドミルは、自由曲面加工も可能です。
また面取り加工用の回転工具や平面・平坦切削用のフライカット回転工具などもご提供いたします。

超硬工具に比べ、高精度な切削面が得られ、数十倍の長寿命を実現し、工具交換の手間や時間も抑えます。セラミックス、樹脂、非鉄金属の加工にはPCD、高硬度な合金工具鋼や難削材ニッケル合金の加工にはPCBNを使用します。

プラスチック、アルミニウム合金、カーボン材料、セラミックスなどの精密加工、木工用のルータービットなど幅広い分野に用いられ、超硬工具では得られない良好な仕上げ面と、高い耐摩耗性による数十倍の長寿命を実現します。

精密切断用のダイヤモンドカッティングホイールです。台金（ベース）の外周部にリング状の砥粒層を固着したダイヤモンドホイールで、各種材料の切断加工・溝入れ加工に幅広く使用されています。外周部に総形形状を設けることで総形溝入れ加工にもご使用いただけます。また、意図的に外周部にV形状・R形状等を設けることで切断時のカケ・チッピングの発生を抑制する効果を付与することも可能です。



【ダイヤモンドカッティングホイールの代表的な仕様】

粒度：#80-#600
外径：φ50-φ350
ボンド種類：レジンボンド、メタルボンド、電着
刃厚：0.3T-3.0T　※刃厚は、外径・粒度・形状による

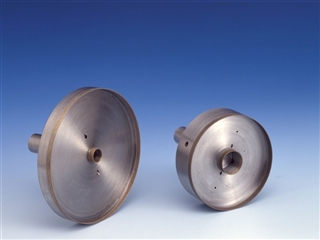

ハードディスクに使われるガラスやセラミックス基板などの内径・外径加工を同時に行うコアドリルで、加工時間の短縮に貢献します。

強化層を含むカバーガラスなど硬質脆性材料に、きれいな穴をあけたり、穴の拡大を行うホイールです。薄いガラスは複数枚重ねて一度に穴をあけることで、加工効率を向上できます。
